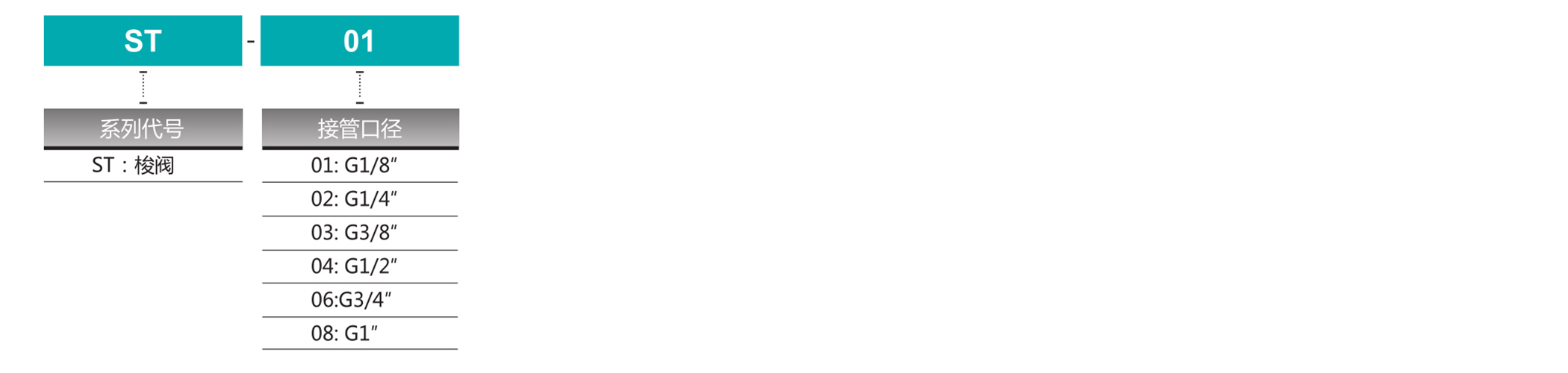

訂購碼

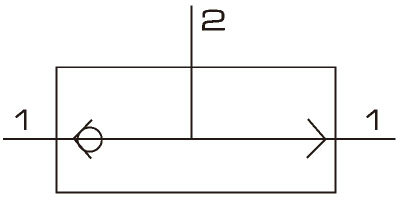

圖形符號
規格參數
|
型號 |

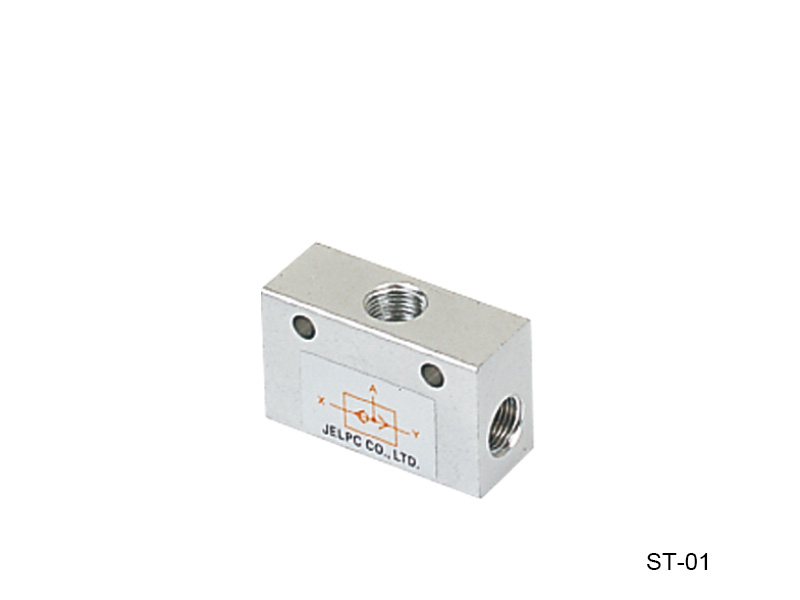

ST-01 |

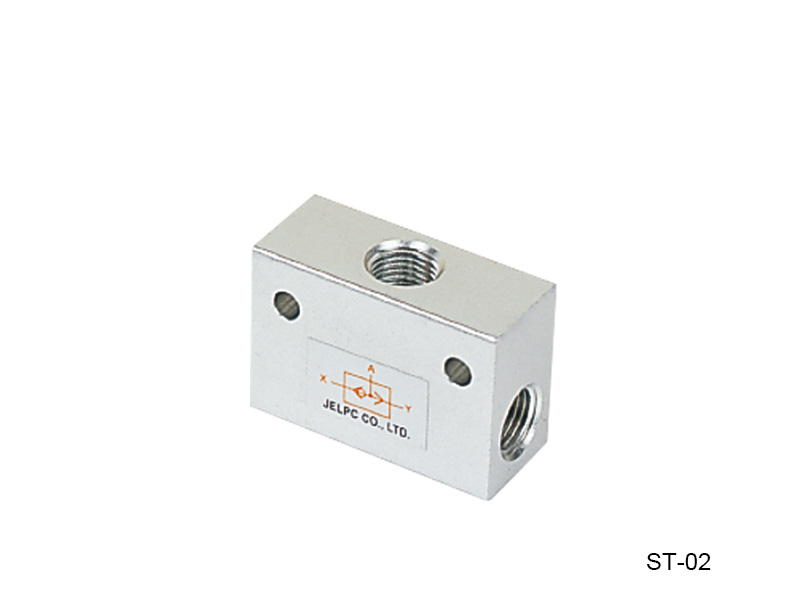

ST-02 |
ST-03 |
ST-04 |
ST-06 |
ST-08 |
|
工作介質 |
空氣 |
|||||
|
有效截面積 |
G1/8" |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
G1" |
|
接管口徑 |
7.5 mm2 |
21 mm2 |
40 mm2 |
60 mm2 |
110 mm2 |
190 mm2 |
|
使用壓力范圍 |
0～1.0MPa |
|||||
|
使用溫度范圍 |
-20～70℃ |
|||||

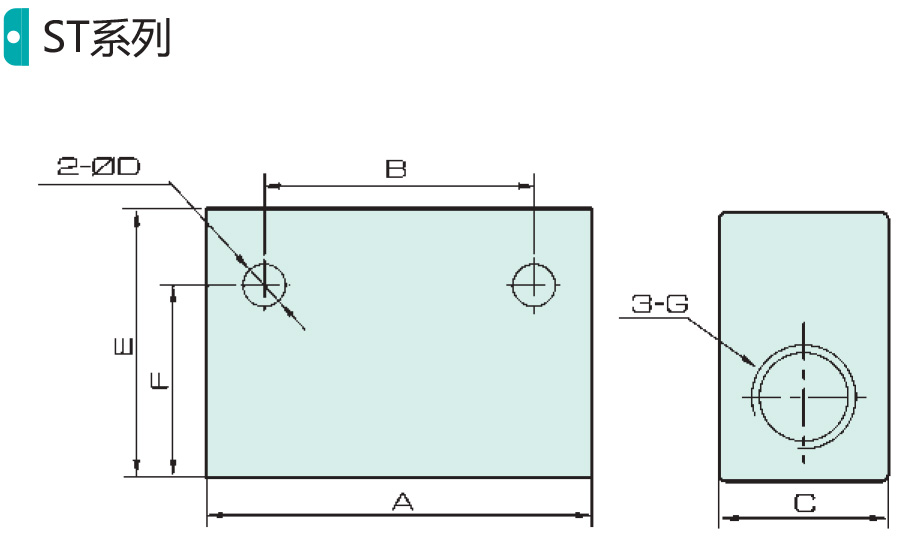

外形尺寸
尺寸表
|
型號/符號 |
A |
B |
C |
D |
E |
F |
G |
|
ST-01 |
40 |
24 |
16 |
4.5 |
25 |
20.5 |
G1/8" |
|
ST-02 |
50 |
35 |
22 |
5.5 |
35 |
25 |
G1/4" |
|
ST-03 |
75 |
48 |
30 |
7 |
50 |
42 |
G3/8" |
|
ST-04 |
75 |
48 |
30 |
7 |
50 |
42 |
G1/2" |
|
ST-06 |
110 |
72 |
40 |
7 |
70 |
58 |
G3/4" |
|
ST-08 |
110 |
72 |
40 |
7 |
70 |
58 |
G1" |
